Трансформаторная подстанция 1600кВА 2КТП

Свежая информация

Структура условного обозначения

2КТП ЭМС- Х1 Х2 / Х3 - Х4 / 0,4 У1

• ● 2 - двухтрансформаторная
• ● К - комплектная;
• ● Т - трансформаторная;
• ● П - подстанция;
• ● Х1 - исполнение: Т - тупиковая, П - проходная;
• ● Х2 - исполнение вводов ВН: В - воздушный, К - кабельный;
• ● Х3 - мощность силового трансформатора, кВА;
• ● Х4 - номинальное напряжение на стороне ВН: 6 или 10 кВ;
• ● 0,4 - номинальное напряжение на стороне НН, кВ;
• ● У1 - климатическое исполнение и категория размещения по ГОСТ 15150 - 69.

По индивидуальному заказу могут быть изготовлены на мощность трансформаторов 1600,2000 и 2500 кВА

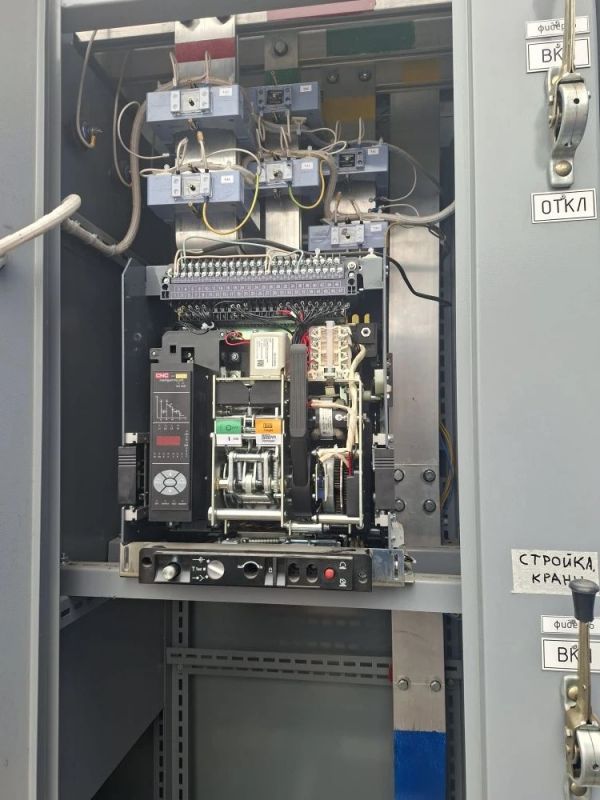

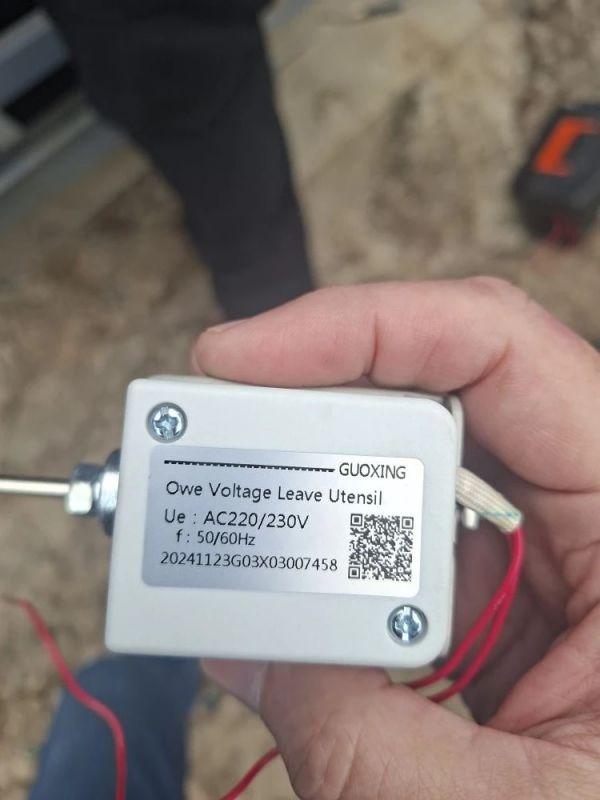

Воздушный выключатель CNC Electric YCW3 2500/2500A/65kA/3P/W/3H/M220/MX220/4НО+4НЗ/Frame

------------------------------------------------------------------------------------

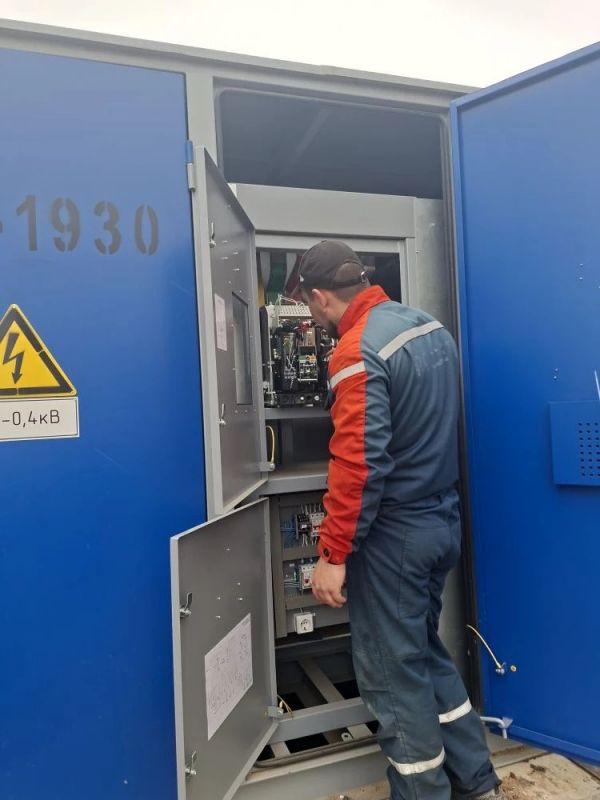

ПУСКО-НАЛАДОЧНЫЕ РАБОТЫ на 2КТП-1600кВА с СУХИМИ ТРАНСФОРМАТОРАМИ  CNC ELECTRI

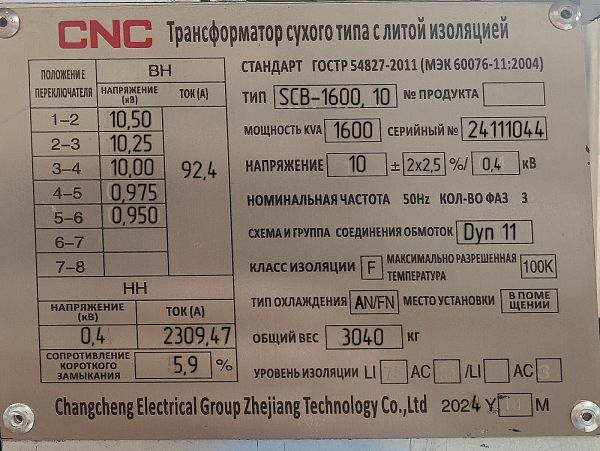

СУХИЕ ТРАНСФОРМАТОРЫ CNC ELECTRIC/

СИСТЕМА ОХЛАЖДЕНИЯ AN/AF с ВЕНТИЛЯТОРАМИ.

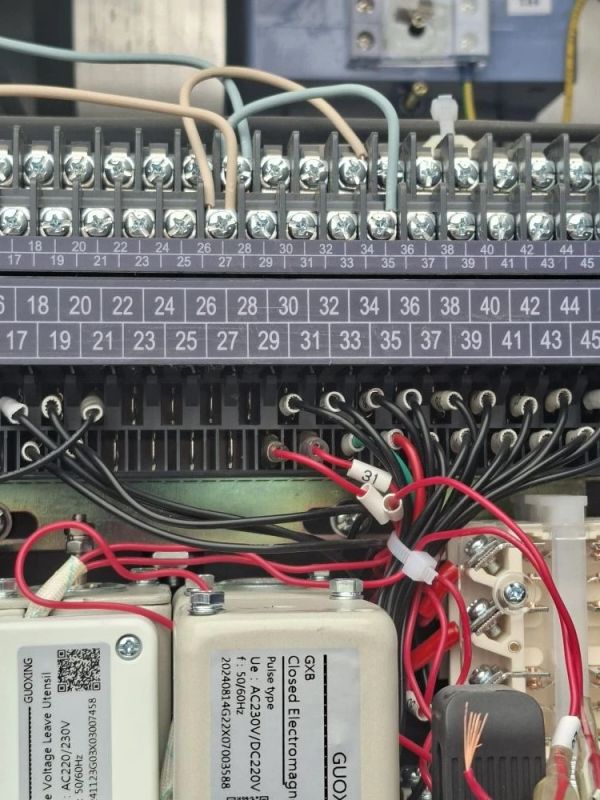

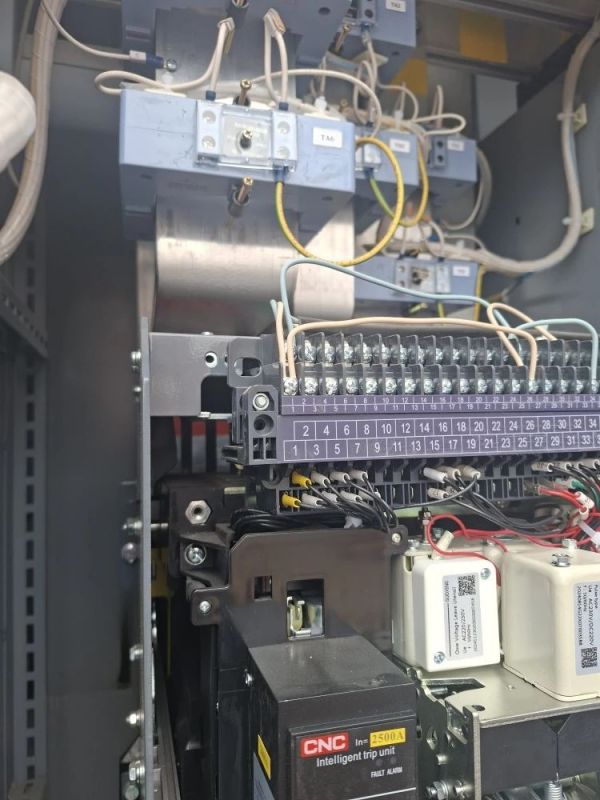

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ СНС ЭЛЕКТРИК.

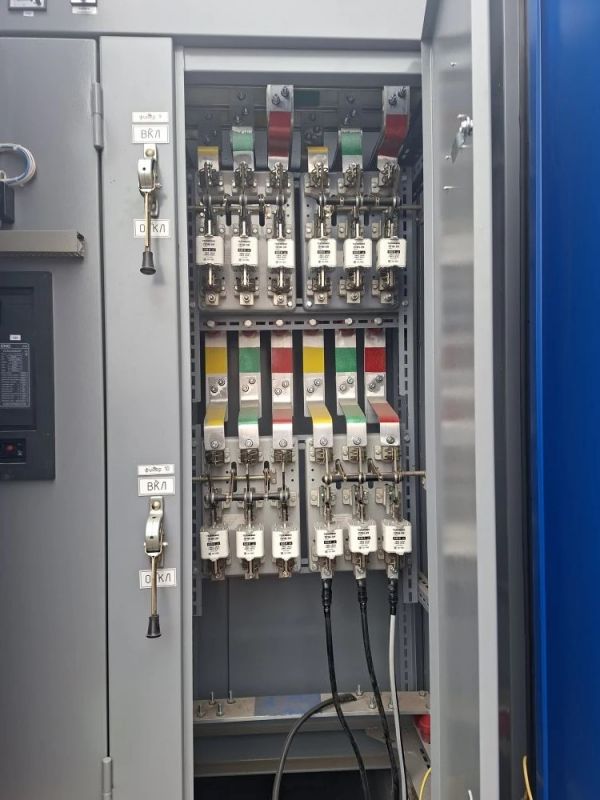

ОТХОДЯЩИЕ ЛИНИИ НА 400А.

ОТХОДЯЩИИ ЛИНИИ НА 800А.

----------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------

-----------------------------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------------

---------------------------------------------------------------------------------------------------------------------------------------------

2КТП 1600кВА для ЖК ул.Рыбацкая

Монтаж и заземление КТП

     Перед установкой КТП необходимо подготовить фундамент и контур заземления. Рекомендуемый план фундамента и контур внешнего заземления КТП приведены в приложении 4 и приложении 5.

  Установка и монтаж КТП должны производиться в соответствии с проектной документацией, требованиями СНиП и Правил устройства электроустановок (ПУЭ) на специально подготовленном фундаменте. Для прокладки и подключения кабелей в фундаменте должны быть предусмотрены соответствующие кабельные каналы.

      Последовательность монтажа КТП:

1. Установить блоки №1 и №2 на фундамент. Зазор между корпусами не более 20мм.

2. Блоки соединить между собой болтами М12 (шайба+гайка М12) через косынки, приваренные к стойкам.

3. Приварить блоки к закладным деталям фундамента.

4. Места стыковки блоков по стенам закрыть нащельниками, на стык кровли установить «конек», нанести герметик, закрепить саморезами.

5. Произвести подключение межмодульных перемычек цепей собственных нужд КТП.

6. Смонтировать все монтажные изделия и электроаппаратуру, поставляемые комплектно с КТП в демонтированном на период транспортировки виде.

7. Установить силовые трансформаторы в соответствующие отсеки, закрепить, произвести ошиновку трансформаторов (шина поставляется в комплекте).

8. Заземлить нейтраль и корпус трансформатора.

     Заземление КТП следует выполнить в соответствии с ПУЭ стальными заземляющими проводниками. Присоединить КТП к заземлителю (внешнему контуру заземления) стальной полосой сечением 40х4мм в 2-х точках.

  Несущие металлоконструкции (основания) блоков КТП, соединенные между собой при помощи сварки (на месте монтажа) образуют магистраль заземления - внутренний контур заземления КТП. Нулевой вывод трансформатора, корпус трансформатора, заземляющая шина РУ-0,4кВ, металлоконструкции и оборудование, подлежащее заземлению, присоединяются к магистрали заземления при помощи сварки или болтовых соединений, обеспечивающих надежный контакт.

  Подключение высоковольтных и низковольтных внешних кабелей производятся только после окончательной установки и сборки КТП на месте ее дальнейшей эксплуатации.

Подготовка КТП к работе.

Включение подстанции

            Перед приемкой в эксплуатацию электроустановок должны быть проведены:

а) в период строительства и монтажа энергообъекта - промежуточные приемки узлов оборудования и сооружений, в том числе скрытых работ;

б) приемосдаточные испытания оборудования и пусконаладочные испытания отдельных систем электроустановок;

в) комплексное опробование оборудования.

   Приемосдаточные испытания оборудования и пусконаладочные испытания отдельных систем должны проводиться по проектным схемам подрядчиком (генподрядчиком) с привлечением персонала заказчика после окончания всех строительных и монтажных работ по сдаваемой электроустановке, а комплексное опробование должно быть проведено заказчиком.

      Перед приемосдаточными и пусконаладочными испытаниями и комплексным опробованием оборудования должно быть проверено выполнение Правил устройства электроустановок, строительных норм и правил, государственных стандартов, правил безопасности труда, правил взрыво- и пожаробезопасности, указаний заводов- изготовителей, инструкций по монтажу оборудования.

   При комплексном опробовании оборудования должна быть проверена работоспособность оборудования и технологических схем, безопасность их эксплуатации; проведены проверка и настройка всех систем контроля и управления, устройств защиты и блокировок, устройств сигнализации и контрольно-измерительных приборов. Комплексное опробование считается проведенным при условии нормальной и непрерывной работы основного и вспомогательного оборудования в течение 72 ч, а линии электропередачи - в течение 24 ч.

     Дефекты и недоделки, допущенные в ходе строительства и монтажа, а также дефекты оборудования, выявленные в процессе приемосдаточных и пусконаладочных испытаний, комплексного опробования электроустановок, должны быть устранены. Приемка в эксплуатацию электроустановок с дефектами и недоделками не допускается.

    При подготовке КТП к работе необходимо:

1) Очистить силовой трансформатор от пыли и грязи. Провести подготовку трансформатора к работе (в соответствии с руководством по эксплуатации на трансформатор).

2)  Проверить техническое состояние и правильность выполнения заземления; правильность подключения силового трансформатора, линий 10(6) кВ и низковольтной сети; надежность контактных соединений; сопротивление изоляции; положения коммутационных аппаратов (ножи выключателей нагрузки, разъединителей и рубильников, автоматические выключатели должны быть отключены); наличие и исправность предохранителей; правильность выполнения блокировок.

              Первое включение КТП на рабочее напряжение разрешается только при полном и безусловном выполнении всех предписаний настоящей инструкции и рекомендаций по установке и эксплуатации силового трансформатора и других аппаратов, поставляемых с КТП, представителем организации располагающей соответствующими правами.

    Порядок включения подстанции:

- перевести все коммутационные аппараты в отключенное состояние;

- закрыть ворота трансформаторного блока;

- закрыть двери РУВН;

- отключить ножи заземлителей РУВН;

- включить вводные выключатели нагрузки;

- включить выключатели нагрузки камер трансформаторов;

- включить вводные разъединители РУНН;

- закрыть двери панелей РУНН;

- включить вводные автоматические выключатели, при этом по вольтметру определить наличие напряжения на стороне НН;

- включить поочередно автоматические выключатели отходящих линий РУНН;

- закрыть ворота РУВН и РУНН.

   Отключение подстанции следует проводить в обратной последовательности.

ВНИМАНИЕ!

Для вновь вводимых КТП выдержать работу КТП в течение 72-х часов на холостом ходу (без нагрузки). Во избежание воздействия росы и повышенной влажности воздуха на электрическую прочность изоляции КТП, перед первым включением и после длительного перерыва в работе, следует в течение 3-4 часов произвести проветривание и сушку отсеков РУВН и РУНН.

Правила эксплуатации КТП

    При эксплуатации и техническом обслуживании КТП необходимо руководствоваться указаниями и требованиями:

- Правила по охране труда при эксплуатации электроустановок.

- Правила технической эксплуатации электроустановок потребителей.

- Правила устройства электроустановок.

- ГОСТ 12.2.007.0-75 - "Изделия электротехнические. Общие требования электробезопасности".

- ГОСТ 12.2.007.4-75 - "Шкафы комплектных распределительных устройств и комплектных трансформаторных подстанций. Требования безопасности".

- ГОСТ12.1.030 -81 - "Электробезопасность. Защитное заземление, зануление".

     К обслуживанию подстанции допускается только специально обученный технический персонал, имеющий соответствующую группу по электробезопасности и знающий конструкцию и особенности эксплуатации подстанций.

 Для поддержания работоспособности КТП необходимо производить периодические осмотры и обслуживание установленного электрооборудования.

    Периодичность осмотров КТП и профилактических работ устанавливаются ответственным за электрохозяйство лицом в зависимости от местных условий, но не реже 1 раза в 6 месяцев.

   При осмотре необходимо:

- осмотреть изоляторы на отсутствие сколов и трещин, отсутствие разрядов и короны;

- осмотреть контактные соединения шин;

- проверить отсутствие утечки масла в трансформаторе;

- проверить показания измерительных приборов;

- проверить исправности дверей, ворот и жалюзи, исправности дверных замков;

- состояние сети освещения и заземления.

   ВНИМАНИЕ! Запрещается при осмотре открывать двери камер, выполнять какие-либо работы!

     Осмотр надземной части заземляющего устройства подстанции должен производиться одновременно с осмотром электрооборудования.

    Измерение сопротивления заземляющих устройств и проверка наличия цепи заземления с выборочным вскрытием грунта для оценки коррозийного состояния элементов заземления, находящихся в земле, должны производиться не реже 1 раза в три года.

    Измерение сопротивления заземляющих устройств должны проводиться в периоды наименьшей проводимости поочередно: один раз летом при наибольшем просыхании почвы, другой раз зимой при наибольшем промерзании почвы. Результаты измерений должны оформляться актами и заноситься в технический паспорт заземления подстанции.

     Все операции по включению и отключению аппаратов, связанные с подачей или снятием напряжения, выполнять при закрытых дверях РУВН и РУНН.

    При эксплуатации и обслуживании пользоваться только штатным инструментом и принадлежностями. Ремонт и замену вышедших из строя приборов, аппаратов и оборудования следует производить только при снятом напряжении.

     ЗАПРЕЩАЕТСЯ:

-оперировать низковольтными разъединителями под нагрузкой;

-нагружать аппараты более допустимых нагрузок, так как перегрузка аппаратов значительно сокращает срок их службы;

-прикасаться к кабелям питания после снятия напряжения без предварительного снятия емкостного заряда.

     Замену предохранителей ПКТ в РУВН необходимо проводить при отключенном положении ножей выключателей нагрузки, обязательном включении ножей заземления.

     При обслуживании силового трансформатора необходимо руководствоваться указаниями инструкции по эксплуатации на силовой трансформатор.

   Лицо, ответственное за техническое состояние и эксплуатацию КТП, обязано обеспечить:

- надежную, безопасную работу;

- инструктирование и периодическую проверку знаний эксплуатационного персонала;

- наличие и своевременную проверку защитных средств и противопожарного инвентаря;

- своевременное предъявление установленным порядком рекламаций по качеству изготовления и монтажа КТП.

     ВНИМАНИЕ: Обслуживающий персонал должен помнить, что после исчезновения напряжения на подстанции напряжение может быть восстановлено без предупреждения, как при нормальной эксплуатации, так и в аварийных случаях. Поэтому при исчезновении напряжения запрещается производить какие-либо работы, касаться токоведущих частей, не обеспечив мер безопасности.

     Эксплуатация КТП не требует постоянного присутствия обслуживающего персонала
