Проект 2БКТП-ЭМС 2500/10(6)/0,4 УХЛ1
Блочные комплектные двухтрансформаторные подстанции 2БКТП 2500-10(6)/0,4 предназначены для использования в городских электрических сетях и объектах различного назначения.
2БКТП 2500-10(6)/0,4
- Прочный ЖБ корпус из бетона марки М400 с укрепляющими присадками. Полы блока обработаны обеспыливающим средством.
- Ворота и двери изготовлены из цинкостали с порошковой покраской.
- Возможность применения как масляных трансформаторов, так и сухих трансформаторов с литой изоляцией и организацией принудительного охлаждения.
- Полное соответствие требованиям ГОСТ 14695.
- Полная заводская готовность: значительно упрощенный монтаж и сниженные затраты на пусконаладку оборудования;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2БКТП 2500-10(6)/0,4
| Наименование параметра | Значение параметра |
|---|---|
| Мощность силового трансформатора, кВА | 2х2500 |
| Номинальное напряжение на стороне высшего напряжения (стороне ВН), кВ | 6; 10; 20 |
| Наибольшее рабочее напряжение на стороне ВН, кВ | 7, 2; 12; 24 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Высота над уровнем моря | не более 2000м |
| Температура окружающего воздуха | от минус 45°С до плюс 40°С. |
| Относительная влажность | 80% при температуре 20°С |
| Район по ветру и гололёду в соответствии с ПУЭ | I-IV |
| Сейсмичность площадок установки | 7-9 баллов |
| Климатическое исполнение | У3 |
| Окружающая среда | взрыво и пожаробезопасная, не содержащая токопроводящей пыли, химически активных газов и испарений разрушающих металлы и изоляцию |
| Масса одного блока ОБ с оборудованием (без силового трансформатора) | не более -14 т. |
| Масса одного фундаментного блока кабельного ФБК | не более -8 т. |
--------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------
-----------
---------------------------------------------------------------------------------
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
--------------------------------------------------------------------------------------------

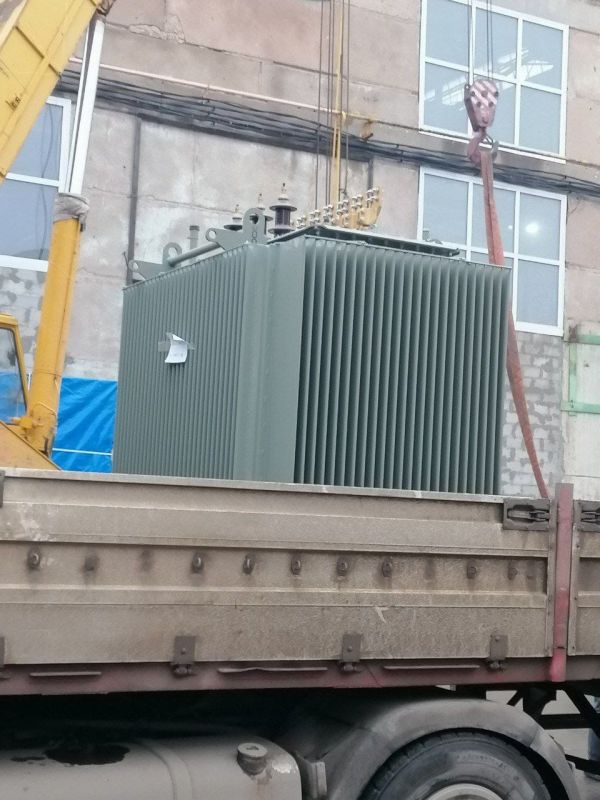

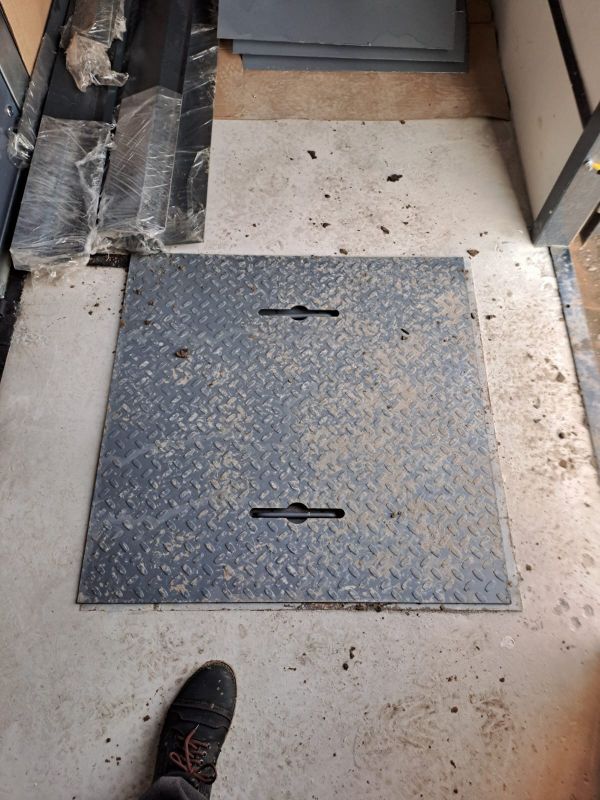

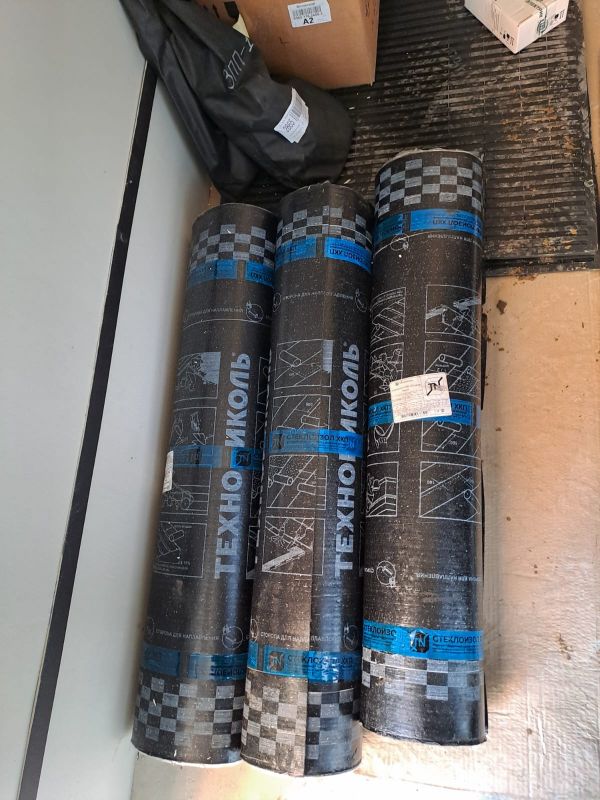

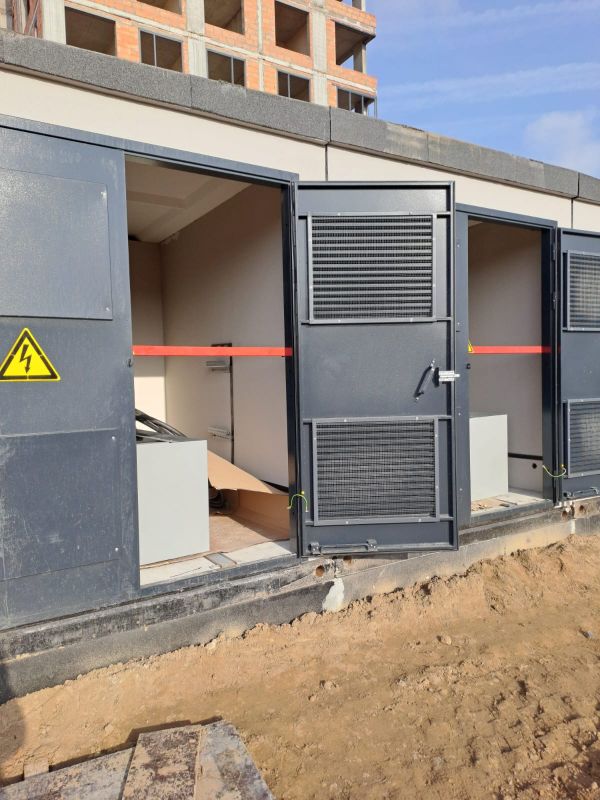

| Фото 2БКТП-2500кВА на заводе-изготовителе |
 |
 |
 |
 |
 |
 |
 |
 |
----------------------------------------------------------------------------------
 |
 |
 |
 |
 |
 |
 |
 |
