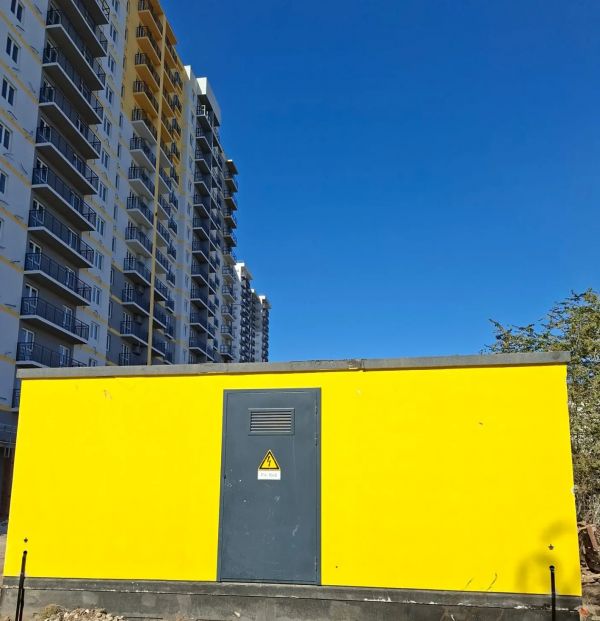

Трансформаторная подстанция 2БКТП-2500кВА для ЖК СОЛНЕЧНЫЙ ГОРОД.

Свежая информация

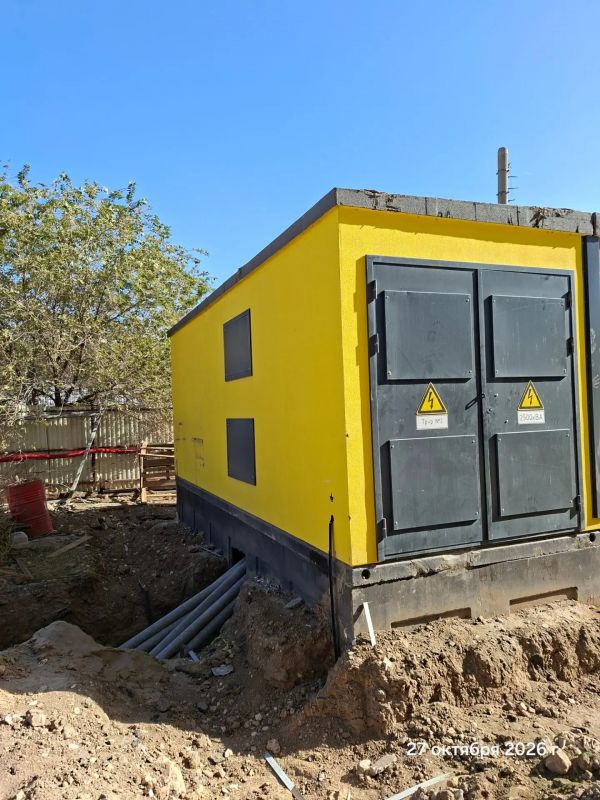

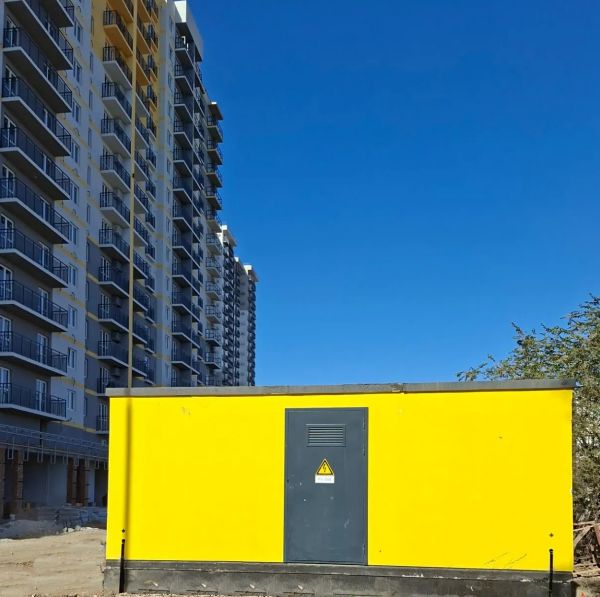

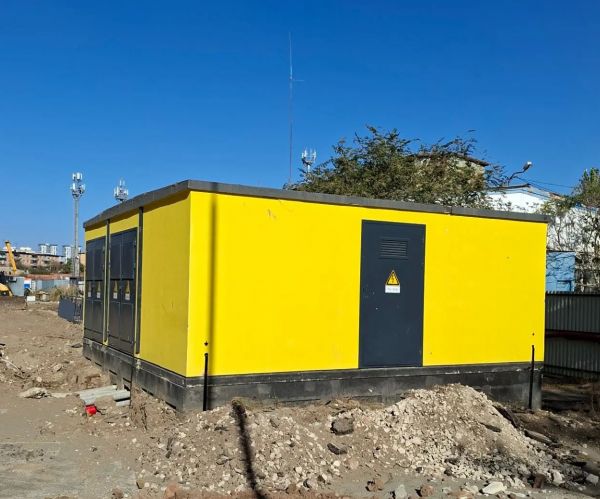

Проектом предусмотрен монтаж комплектной двухтрансфотрматорной подстанции блочного типа 2БКТП-2500-10/0.4. Класс напряжения ВН - 10 кВ, НН - 0.4 кВ.

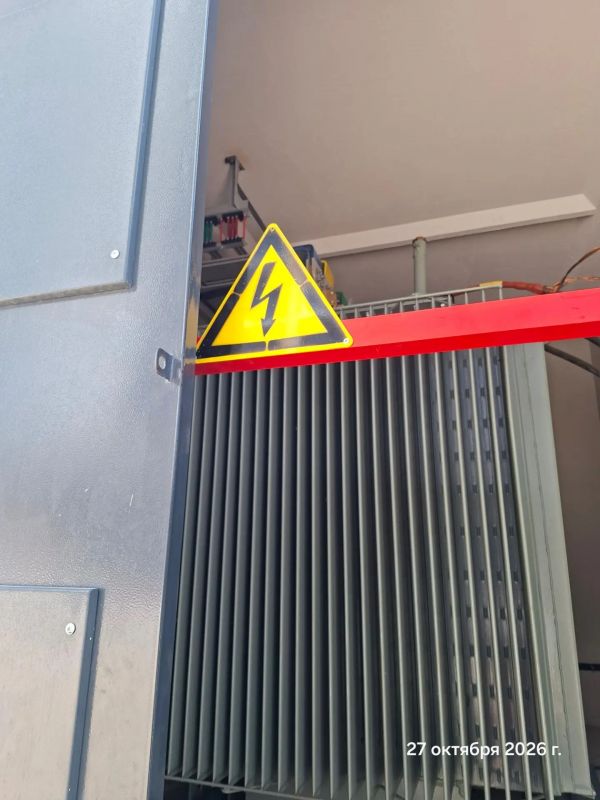

Силовые масляные трансформаторы ТМГ мощностью 2500 кВА.Габаритые размеры 2БКТП (ДхШхВ) - 7500х6000х2870 мм.Состав 2БКТП: - объёмный блок - 3 шт; - кабельный блок - 3 шт. - трансформатор масляный - 2 шт. (5700 кг).

От РУ-0.4 кВ проектируемой подстанции к потребителям прокладываются:

- две рабочие взаиморезервируемые кабельные линии Ф1.1/Ф2.1 5АПвБбШп 4х240 мм² - ВРУ1 (жилой дом - I очередь строительства);

- две взаиморезервируемые кабельные линии Ф1.2/Ф2.2 2АПвБбШп 4х185 мм²

- ВРУ2 (первый нежилой этаж - I очередь строительства); - две рабочие взаиморезервируемые кабельные линии Ф1.3/Ф2.3 4АПвБбШп 4х240 мм²

- ВРУ1 (жилой дом - II очередь строительства); - две взаиморезервируемые кабельные линии Ф1.4/Ф2.4 АПвБбШп 4х185 мм²

- ВРУ2 (первый нежилой этаж - II очередь строительства); - кабельная линия ЛО - АВБШв 4х10 мм².

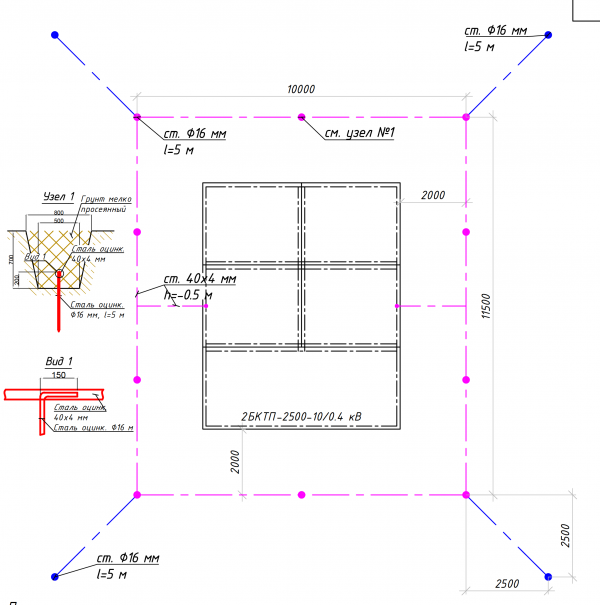

Тип принятой системы заземления - TN-С.Заземление проектируемой 2БКТП выполняется путём прокладки по периметру оцинкованной стали ∅16 мм и монтажа 10 вертикальных заземлителей, длиной 5 м. Со- противление растеканию тока не должно превышать 4 Ом в любое время года.

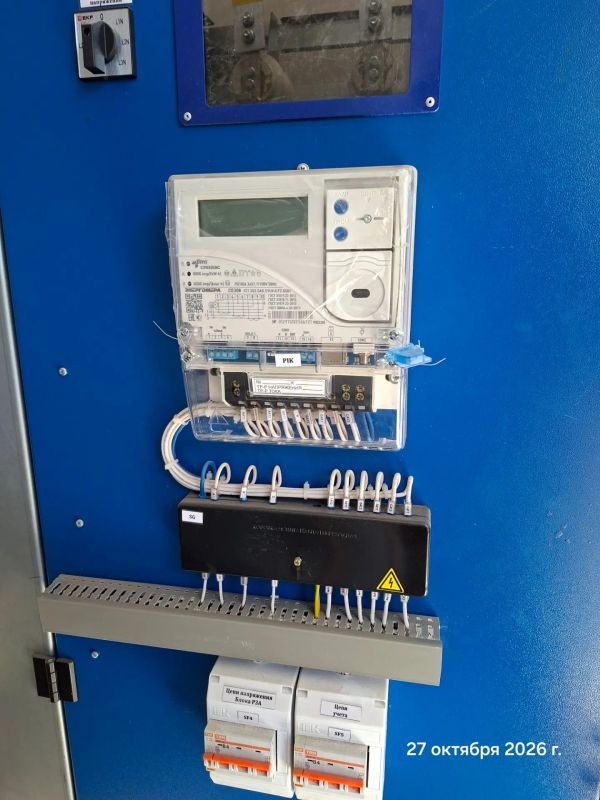

Учёт потребляемой электроэнергии выполняется в РУ-0.4 кВ приборами с клас- сом точности - 0.5S / 0.5;

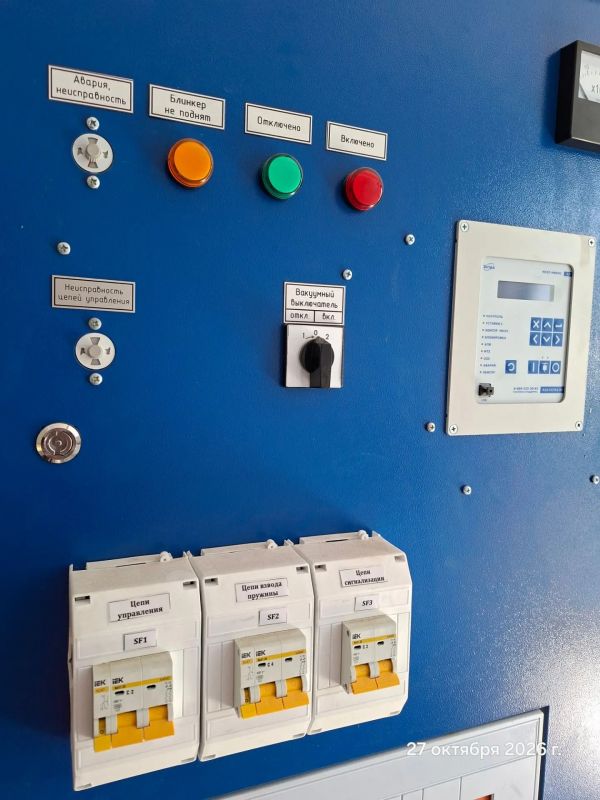

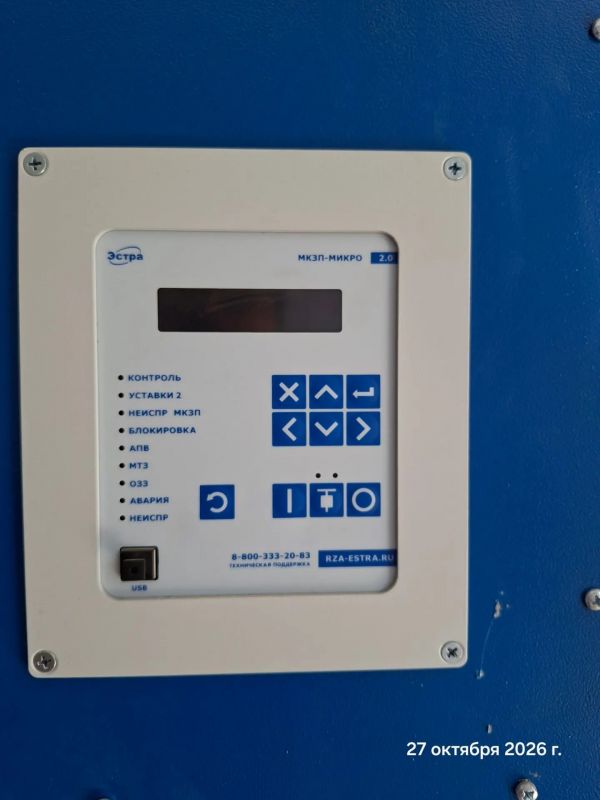

Релейная защита выполнена на базе блоков РЗА МКЗП-МИКРО 2.0

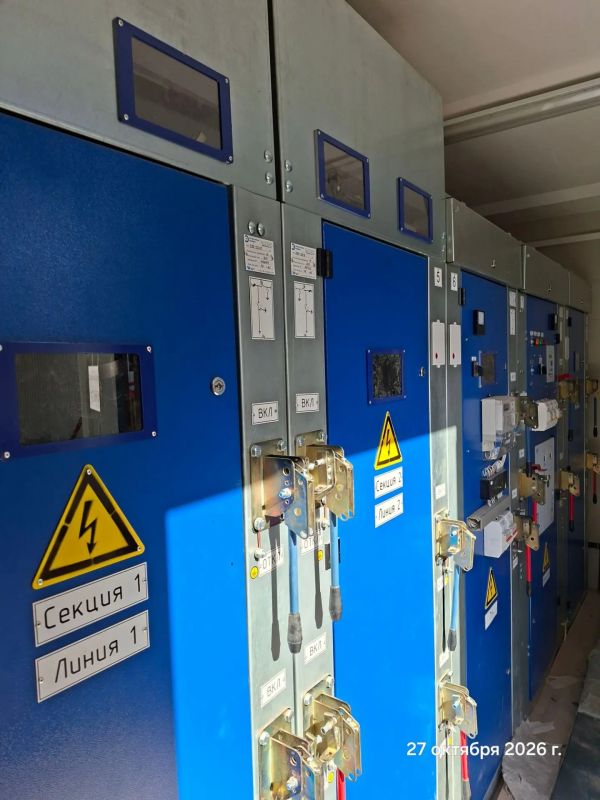

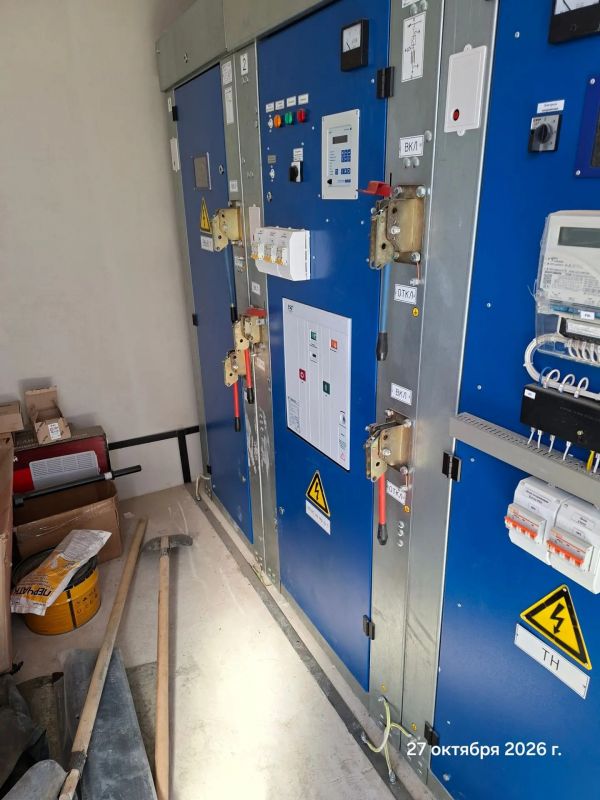

Устройство высокого напряжения УВН-10кВ:

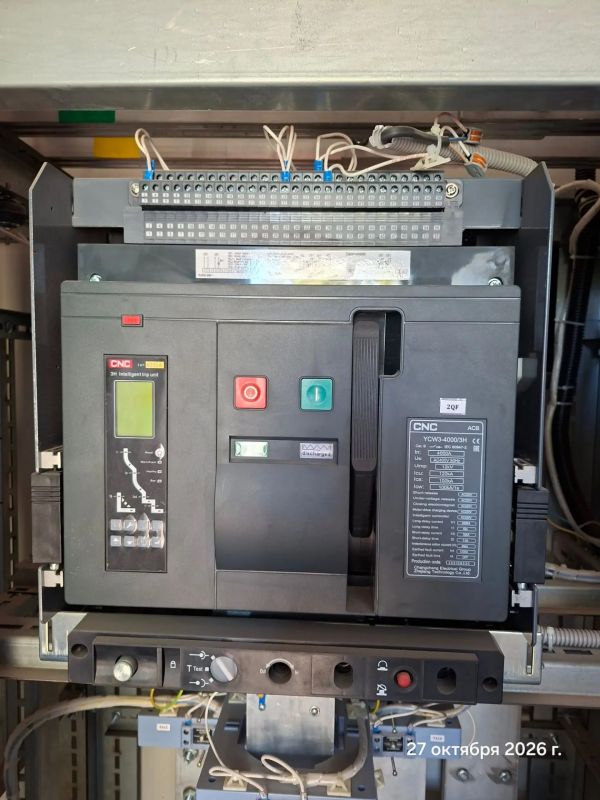

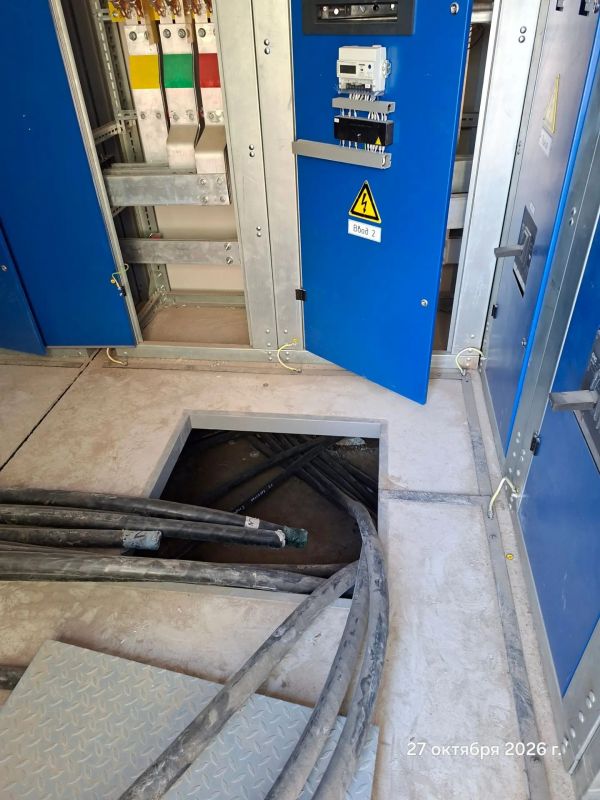

Распредустройство низкого напряжения 0,4кВ:

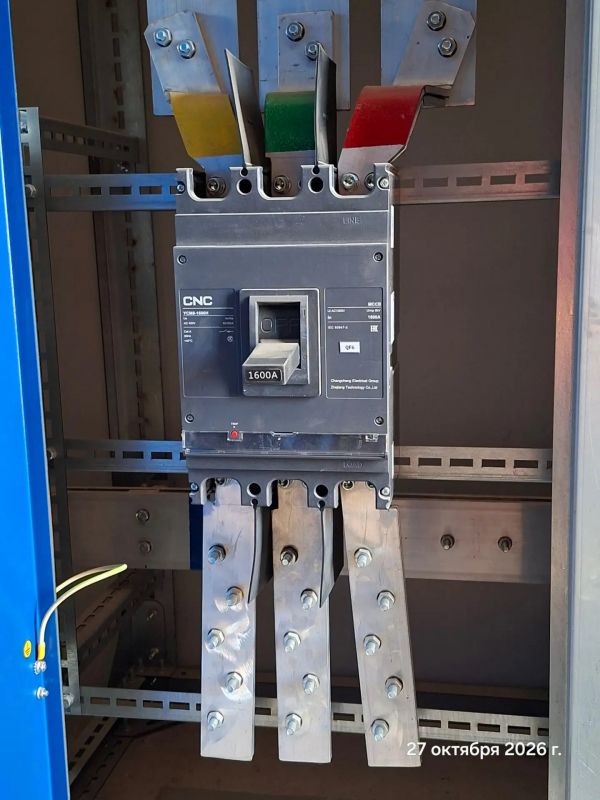

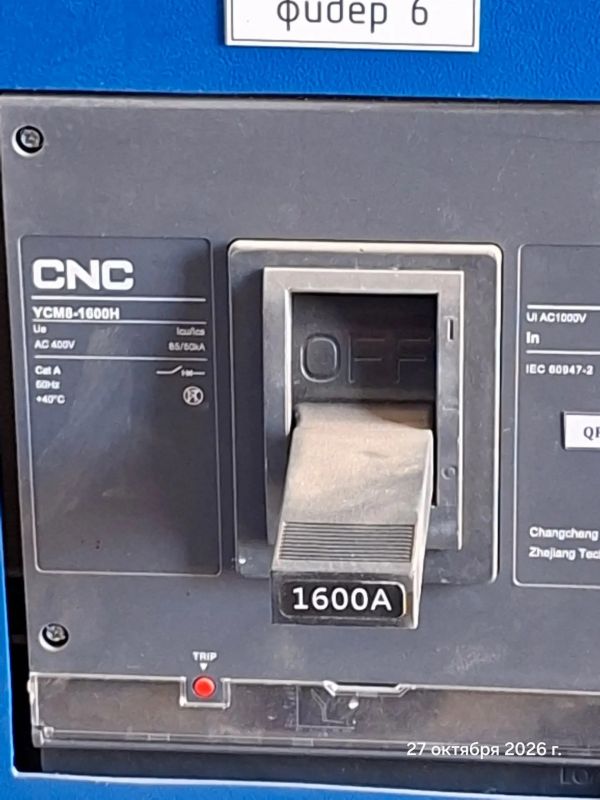

Отходящая линия:
