Ретрофит ячеек КСО:

• замена стационарных масляных выключателей на вакуумные выключатели;
• модернизации вторичных цепей КСО с заменой ранее установленных устройств РЗиА на более современные микропроцессорные устройства защиты, смонтированные в отдельном шкафе заводской готовности;
• замена старых измерительных трансформаторов тока и напряжения на новые;
• замена либо ревизия шинных и линейных разъединителей;

Модернизация осуществляется путем поставки и установки комплекта адаптации, состоящего из вакуумных выключателей, шкафов релейного отсека в сборе с монтажом РЗиА, измерительных трансформаторов, необходимого крепежа, кронштейнов и других необходимых деталей и элементов. Касательно РВЗ и РВФЗ возможна как замена на новые собственного производства, так и замена изоляторов, контактных групп и ножей при сохранении старой рамы и системы валов.

Ретрофит ячеек КРУ:

• замена старого выкатного элемента с масляным выключателем на новый с вакуумным выключателем, максимально адаптированный под конструкцию старой ячейки;
• модернизации вторичных цепей КРУ с заменой ранее установленных устройств РЗиА на более современные микропроцессорные устройства защиты, смонтированные на новой двери релейного отсека, абсолютно подходящей на место старой двери;
• замена старых измерительных трансформаторов тока и напряжения на новые;
• замена проходных изоляторов, статических контактов;

Модернизация осуществляется путем поставки и установки комплекта адаптации, состоящего из выкатных элементов, дверей релейного отсека в сборе с монтажом РЗиА, измерительных трансформаторов, необходимого крепежа, кронштейнов и других необходимых деталей и элементов.

Этапы работ включают:

1. Комплексный аудит существующей энергосистемы.
2. Разработка проекта ретфрофит с учетом действующих норм и требований заказчика.
3. Разработка сметной документации с учетом бюджета заказчика.
4. Монтаж оборудования, электромонтажные работы.
5. Пусконаладочные работы и испытания энергосистемы.
6. Сдача объекта заказчику и обучение персонала работе с обновленной системой.

Мы работаем на эксплуатируемых предприятиях и делаем электромонтаж под ключ на новых объектах. Специалисты «Энергомашсервис» имеют многолетний опыт и высокую квалификацию для проведения ретрофита энергосистем любого уровня сложности.

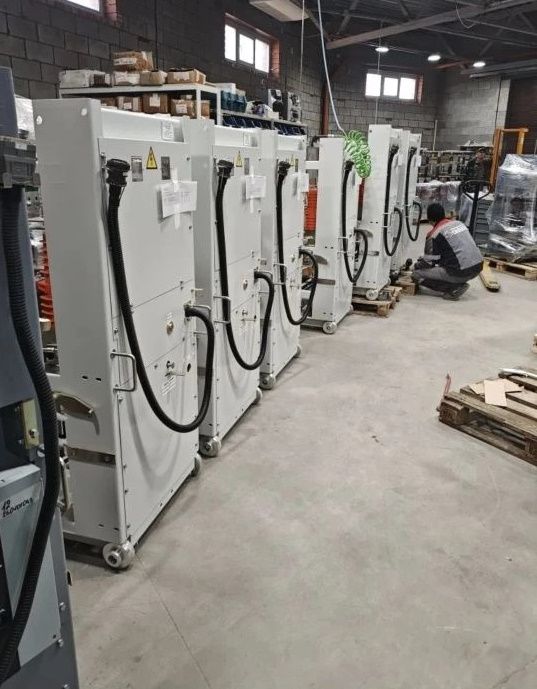

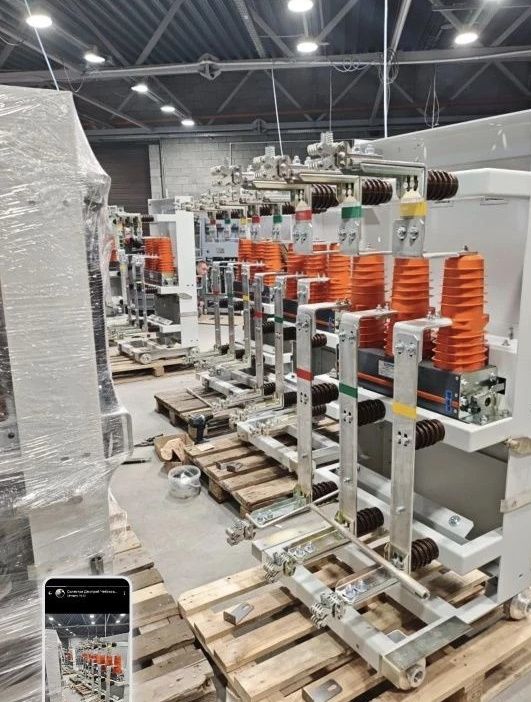

Особенности выкатных элементов КРУ2-10

• Рама ВЭ изготовлена из прокатного угольника 63х40х6 и листовых деталей из 6, 8 мм г/к стали.
• Рама имеет жесткую, цельносварную конструкцию.
• В качестве изоляторов применяются полимерные (возможна установка и фарфоровых).
• Конструкция рамы предусматривает установку ОПН (ограничитель напряжения) на ВЭ.
• Предусмотрены различные варианты установки оперативных блокировок, используя блок-замок и путевой выключатель.
• Многообразие вакуумных выключателей для установки. В качестве высоковольтного вакуумного коммутационного выключателя возможна установка следующих аппаратов:- BB/TEL-10/20(31,5)/1000-3150А, ВВУ-СЭЩ,ВВР-10, VD-12.

НИЖНИЙ ВАЛ ДОВОДКИ

РАЗМЕРЫ ВЭ КРУ 2-10.

Розетка контактная КРУ2-10 630А  предназначена для использования в ячейках и камерах КРУ2-10, КРУ2-10М, КВ-02-10, с установкой в высоковольтный отсек КРУ. Применяются в силовых электрических установках переменного и постоянного тока для надежного соединения выключателя с токоведущими частями ячейки. Сборные детали контакта изготовлены из качественного медного проката марки М1 и покрываются износостойким, антикоррозийным покрытием ОВи12, что обеспечивает им:

• высокую электропроводимость;
• низкое значение переходного сопротивления;
• защиту от окисления;
• длительный срок службы контактов.

Нож контактный неподвижный верхний КРУ2-10 1000А 5АХ.566017 предназначен для использования в ячейках и камерах КРУ2-10, КРУ2-10М, КВ-02-10 с установкой в высоковольтный отсек КРУ. Применяются в силовых электрических установках переменного и постоянного тока для надежного соединения выключателя с токоведущими частями ячейки. Сборные детали контакта изготовлены из качественного медного проката марки М1 и покрываются износостойким, антикоррозийным покрытием ОВи12, что обеспечивает им:

• высокую электропроводимость;
• низкое значение переходного сопротивления;
• защиту от окисления;
• длительный срок службы контактов.

Существующие нижние неподвижные ножи КРУ2-10

Нож контактный неподвижный нижний КРУ2-10 630А 5УИ.566012 предназначен для использования в ячейках и камерах КРУ2-10, КРУ2-10М, КВ-02-10 с установкой в высоковольтный отсек КРУ. Применяются в силовых электрических установках переменного и постоянного тока для надежного соединения выключателя с токоведущими частями ячейки. Сборные детали контакта изготовлены из качественного медного проката марки М1 и покрываются износостойким, антикоррозийным покрытием ОВи12, что обеспечивает им:

• высокую электропроводимость;
• низкое значение переходного сопротивления;
• защиту от окисления;
• длительный срок службы контактов.
